一、产品简介
HC-4K-XX系列超高清无缝混合矩阵，适用于多种格式的视频信号输入、输出交换，切换过程中无闪烁、无黑屏、无延时、无信号中断。HC-4K-XX系列超高清无缝混合矩阵切换器带有掉电记忆、断电现场保护、前面板LCD 液晶显示、多种格式信号交换功能，采用纯硬件板卡式结构，不需要任何操作系统支持，上电即可工作，启动速度快、稳定性高，不会出现死机、黑屏现象，ESD军工级静电防护，系统性能更加稳定可靠，安装灵活方便，设备支持HDMI、DVI、VGA、CVBS、YPbPr、12G-SDI/3G-SDI/HD-SDI/SD-SDI、HDBaseT(双绞线)、光纤、IP等不同信号的输入输出，互不干扰，同时传输，支持音频和视频信号的同步切换。支持全年365天、7×24小时的连续运行，能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求；具备多种控制方式：前面板、红外、RS232控制、网络控制等。该设备是专为高清数字音视频切换工程而设计的广播级工程机。为高清数字音视频切换系统提供了一套独特的解决方案。主要应用于多媒体会议厅、大屏幕显示工程、电视电话会议室、指挥控制中心等场合。

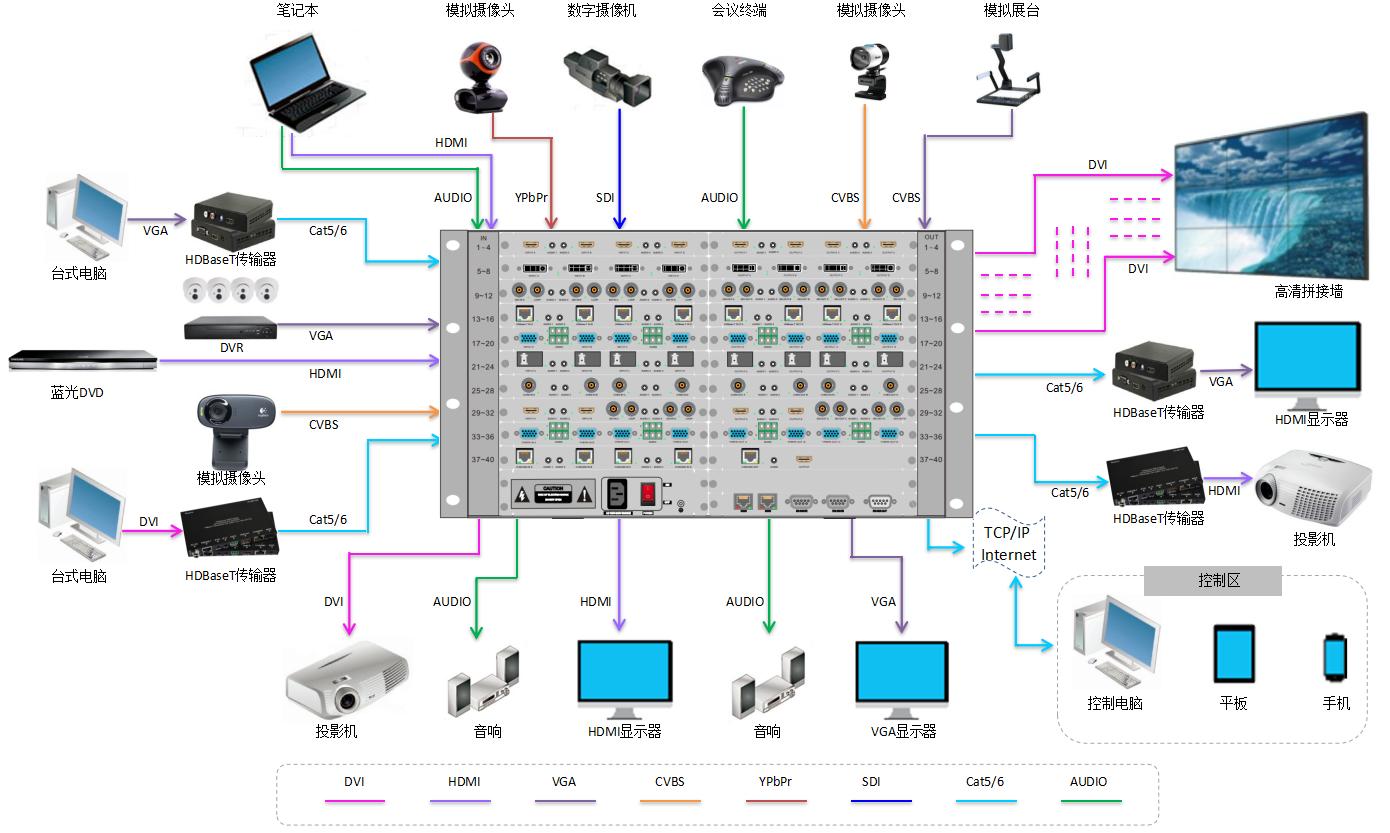

二、系统拓扑图

三、设备特点
3.1 无缝切换
HC-4K-XX系列超高清混合矩阵图像分辨率最高支持4K60（4:4:4）及以下分辨率信号的实现完全无缝切换，支持数字、模拟各接口无缝切换、切换无黑屏画屏抖动等现象。具有信号均衡补偿、修正和自动调节功能，确保信号转换切换后无损耗长线驱动等能力。
3.2 自定义输出分辨率
 HC-4K-XX系列超高清混合矩阵设备支持输入端口EDID 智能管理功能，支持输入分辨率自适应，输出多种分辨率可调，图像分辨率最高支持4K60（4:4:4）向下兼容1920×1080P@60Hz等，支持视频画面倍线功能，支持手动选择每个输出端口分辨率，以匹配多种信号源和显示设备。这样在工程项目上，就可以适应不同型号、不同组别显示器所支持不同分辨率的要求。相比市面上仅能设置一种分辨率的矩阵来说，HC-4K-XX系列矩阵具有更高的应用灵活性，为针对分辨率要求多样化的工程项目提供完美的解决方案。
3.3 随路音频
HC-4K-XX系列超高清混合矩阵设备支持HDMI/12G-SDI/3GSDI/VGA/YPBPR/CVBS/光纤/IP/HDBT等信号输入输出接口的音视频信号混合切换，可以随需要选择，所有视频板卡均支持立体声音频接口，支持实现随路音频切换。
3.4 状态指示灯显示功能
 HC-4K-XX系列超高清混合矩阵设备支持板卡工作状态信号灯指示，自动检测无信号输入状态提示，用户可根据机器板卡状态指示灯，迅速掌握了解当前设备工作状态，输出端口和显示设备连通则对应的指示灯亮起。
3.5 控制方式多样化
 HC-4K-XX系列超高清混合矩阵支持前面板水晶发光按键、红外遥控、双TCP/IP网络或者双RS232端口备份进行控制；系统支持C/S 架构上位机软件控制与B/S 架构 Web 浏览器跨平台控制两种控制模式，可兼容 Windows、鸿蒙、安卓、iOS、统信 UOS、麒麟等主流操作系统，实现多平台、多终端灵活管控。同时设备开放标准 API 控制协议，支持第三方中控设备接入与集成控制，满足多样化系统联动及定制化开发需求。
3.6 冗余电源设计
系统采用插卡式多电源冗余供电方式，共同承担负荷，具备 1+1冗余备份功能，当系统某一个电源出现故障时，系统自动切换到备用电源供电，保证设备运行的不间断性；同时系统具备自动监测功能，方便用户查看设备的工作状态；
3.7 模块化设计，支持热插拔
整个系统采用模块化设计，一卡四路，包括输入卡、输出卡、切换卡、控制卡、风扇、电源等，并支持带电热插拔。模块化的设计为日常使用和维修带来极大的方便，当系统出现故障时，无需拆开机箱就能实现在现场替换有故障的模块，快速恢复系统正常运行。输入模块和输出模块的热插拔特性使得系统可在不断电的情况下更换、升级输入输出模块，不影响系统的正常工作，保证了系统的稳定、灵活、可靠，支持7×24小时的连续运行，能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。
3.8支持场景保存及预案轮巡功能
支持预案管理功能、支持软件及前面板按键快速场景保存及调用，支持场景自动定时轮巡功能，对输入输出配置可进行10000组场景保存及调用，支持一键切换，参与轮巡的场景将以设定的轮巡时间间隔进行智能化循环切换及显示。场景轮巡功能节省了用户的操作时间，对所需场景随时调用，也可通过设置更改不同场景，重命名等功能。在实际应用中避免了重复操作的繁琐和时间的浪费。可自定义保存系统预案，可随时对预案进行调用，可以对多种预案自动循环调用。
3.9 支持输出拼接功能
支持输出自带液晶拼接功能，单个信号可以跨屏显示，实现对重点信号多个屏幕画面液晶拼接显示功能。
3.10 输入信号源OSD字符标注
 HC-4K-XX系列超高清混合矩阵支持对输入信号源进行OSD字符标注管理的功能，同时标注的字体、颜色、大小、位置、透明度均可自定义调整。例如在一些项目中，若出现相同接口的信号源且比较难区分的时候，可以通过设备的OSD标注功能对其进行特殊区分，在使用过程中，可以给客户带来极大的方便。
3.11 支持多种机箱规格
机箱采用主机箱体+平行地面横向插卡卡槽设计，支持输入输出模块化插卡功能，支持2U机箱(最大8路输入+8路输出，输入槽位≥2槽位、输出槽位≥2槽位），3U机箱(最大16路输入+16路输出，输入槽位≥4槽位、输出槽位≥4槽位），6U机箱(最大36路输入+36路输出、输入槽位≥9槽位、输出槽位≥9槽位），8U机箱(最大48路输入+48路输出，输入槽位≥12槽位、输出槽位≥12槽位）

四、板卡介绍
板卡名称：4路1080P DVI输入板卡

支持4路DVI输入，支持HDCP
支持1080P分辨率，向下兼容
支持无缝快速切换

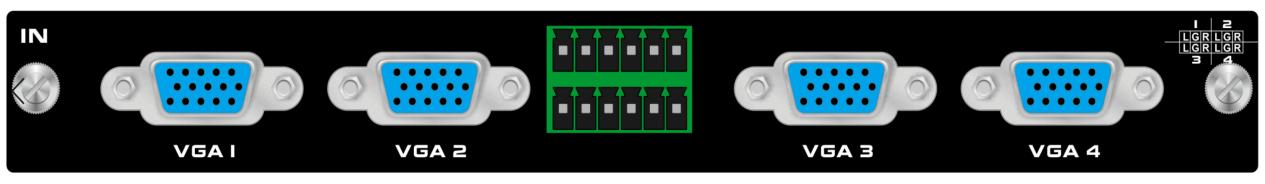

板卡名称：4路1080P VGA输入板卡

支持4路VGA输入，支持HDCP
支持1080P分辨率，向下兼容
支持音频加嵌功能
支持无缝快速切换

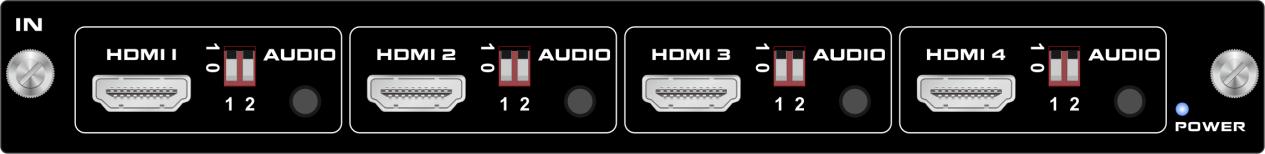

板卡名称：4路1080P HDMI输入板卡

支持4路HDMI输入，支持HDCP
支持1080P分辨率，向下兼容
支持音频加嵌功能
支持无缝快速切换

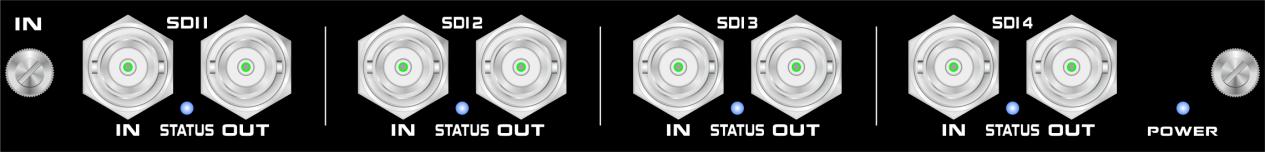

板卡名称：4路1080P 3GSDI输入板卡

支持4路SD/HD/3G-SDI输入和4路信号本地环出监看
支持1080P60Hz分辨率，向下兼容
支持无缝快速切换

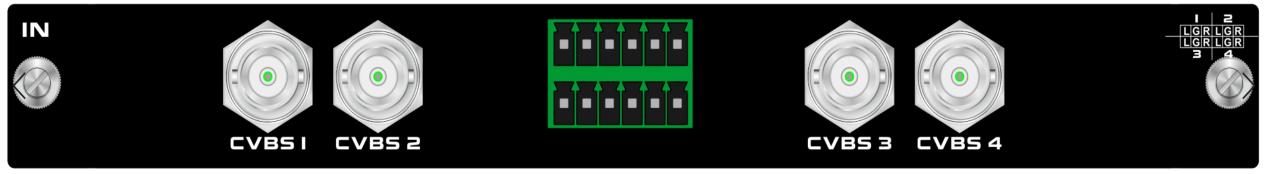

板卡名称：4路CVBS输入板卡

支持4路CVBS输入，支持HDCP
支持PAL、NTSC和SECAM标准
支持音频加嵌功能
支持无缝快速切换

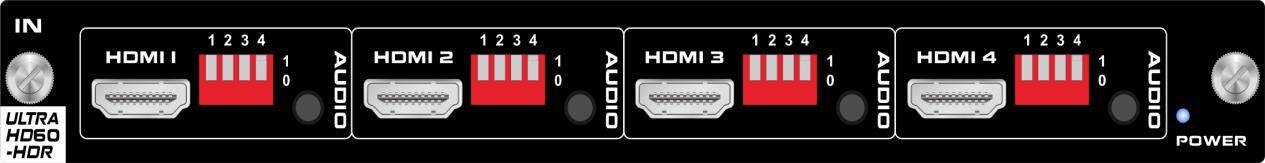

板卡名称：4路4K60 HDMI输入加嵌板卡

支持4路HDMI 4K60输入，支持HDCP2.2
支持4K60 444分辨率，向下兼容
支持音频加嵌功能，支持EDID功能
支持无缝快速切换

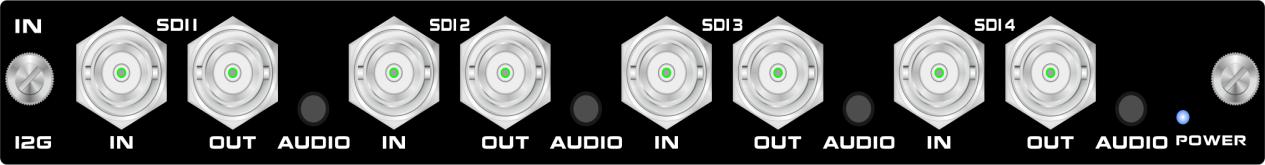

板卡名称：4路4K60 12GSDI输入板卡

支持4路12GSDI信号输入，4路12GSDI信号本地环出监看
支持12GSDI，并向下兼容3GSDI
支持无缝快速切换

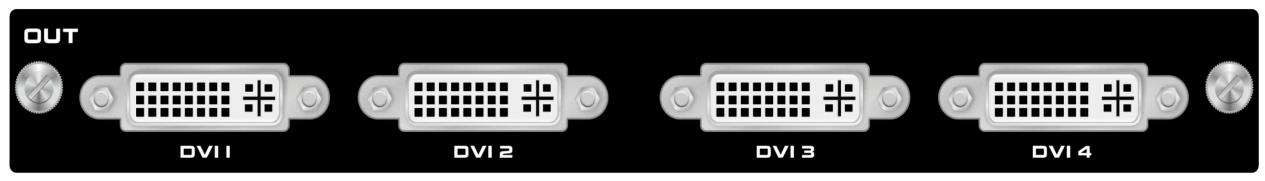

板卡名称：4路1080P DVI输出板卡

支持4路DVI输出，支持HDCP
支持1080P分辨率，向下兼容
支持无缝快速切换

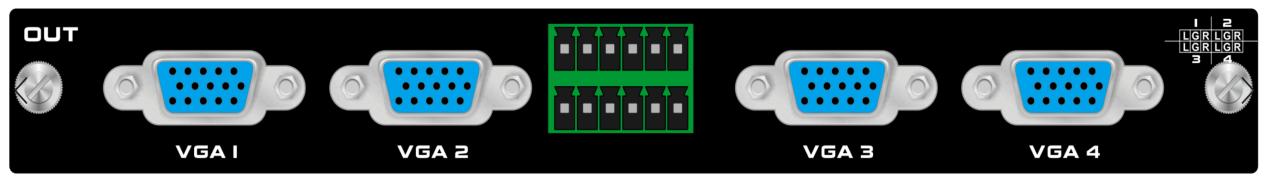

板卡名称：4路1080P VGA输出板卡

支持4路VGA输出，支持1080P分辨率
支持音频解嵌功能
支持无缝快速切换，支持分辨率调节
支持拼接功能

板卡名称：4路1080P HDMI输出板卡

支持4路HDMI信号输出，支持1080P分辨率
支持音频解嵌功能
支持无缝快速切换，支持分辨率调节
支持拼接功能

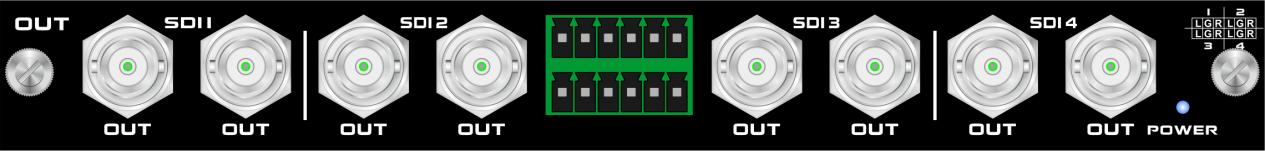

板卡名称：4路1080P 3GSDI输出板卡

支持4路SD/HD/3G-SDI输出，4路SD/HD/3G-SDI信号本地环出监看，支持1080P分辨率
支持音频解嵌功能
支持无缝快速切换，支持分辨率调节
支持拼接功能

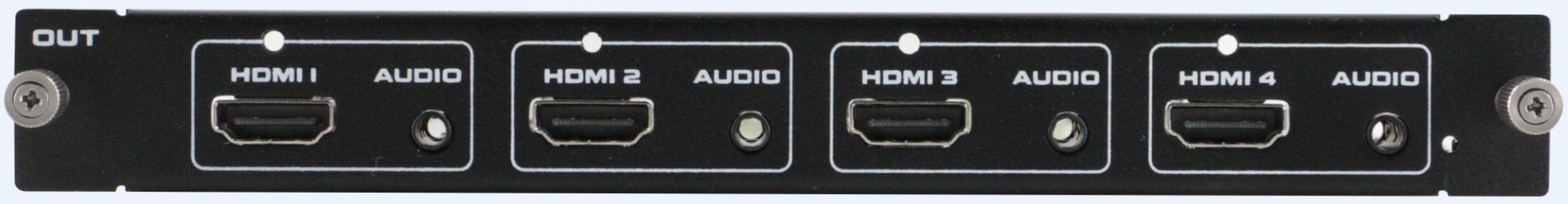

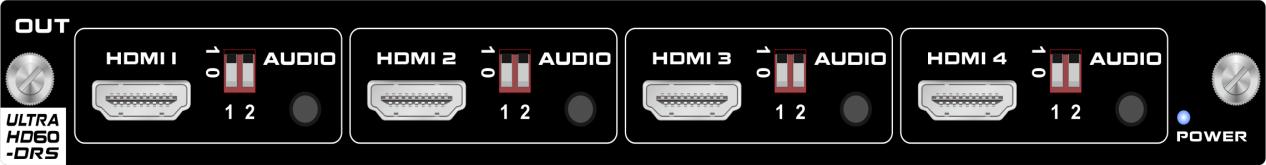

板卡名称：4路4K60 HDMI输出板卡

支持4路HDMI 4K60信号输出，支持4K60分辨率以及向下兼容
支持音频解嵌功能
支持跨分辨率无缝切换，支持拼接功能


板卡名称：4路4K60 12GSDI输出板卡

支持4路12GSDI信号输出，4路12GSDI信号本地环出监看
支持12GSDI，并向下兼容3GSDI，支持拼接，支持音频解嵌
支持无缝快速切换
支持更改输出分辨率

五、操控软件
请按照以下步骤开机启动混合矩阵切换器：
1.确定所有输入设备和输出已连接至混合矩阵切换器后面板。
2.打开POWER开关给混合矩阵切换器器上电，待本机执行自我测试后启动。

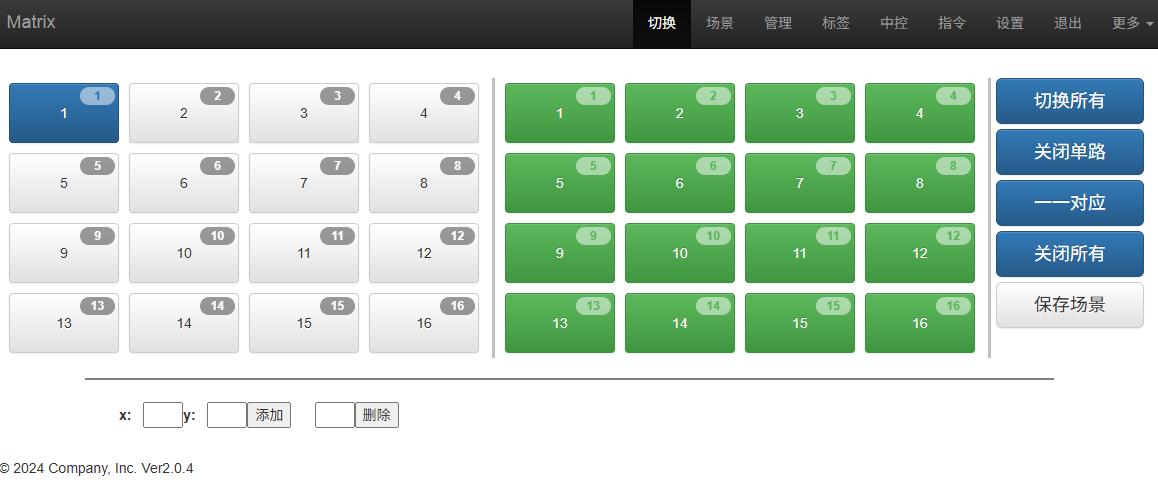

3.打开混合矩阵切换器控制台软件，正确通信后看到如下界面。详细关于切换器软件的详细操作请参考随机附带的软件手册。

六、整机技术参数

HC-4K-XX系列
